Описание
Микроскопы Beta применяются для широкого диапазона задач, начиная от общего производства, изготовления медицинских приборов, электроники, пластмассовых и резиновых изделий, в точном машиностроении, и заканчивая сложными биомедицинскими задачами.
Разнообразные принадлежности для микроскопов Beta позволяют выполнять множество различных задач, включая контроль, обработку, монтаж, анализ, пайку, полировку и окончательную обработку.
Микроскопы Beta с прочной конструкцией гарантируют высококачественное стереоувеличение в стандартном диапазоне с кратностью от 7Х до 40Х. Максимальная кратность увеличений серии микроскопов Beta составляет до 160Х при кратности зум-трансфокатора 5,7:1.
Стандартные объективы кратностью 1,0Х обеспечивают рабочее расстояние до объектов 85 мм, что позволяет с осуществлять визуальный контроль изделий, либо монтажные работы, с выбранной кратностью увеличения, либо с корректировкой ширины поля обзора.
Основные особенности Стереомикроскопа Beta:
- Общий диапазон кратности увеличений системы от 2,1Х до 160,0Х;
- Стандартный диапазон кратности увеличений от 7,0Х до 40,0Х;
- Модульный принцип строения позволяет быстро и просто подключать опциональные принадлежности, в том числе и широкий ассортимент цифровых камер;
- Улучшенная конструкция обеспечивает оптимальные характеристики эргономичности и гарантирует превосходную зрительную координацию движений рук, что позволяет с легкостью выполнять монтаж и ремонт мелких изделий;
- По выбору пользователя, доступны варианты исполнений в комплектации с компактным настольным штативом, либо с поворотным Т-образным штативом-кронштейном.
Оптика высокого качества позволяет получать изображения максимальной яркости и контрастности с кратностью увеличения до 160Х (в стандартной комплектации от 7,0Х до 40,0Х.
При этом, модульный принцип конструкции, дает возможность пользователю выбирать наиболее подходящую комплектацию итогового оснащения, подсветки и моделей цифровых камер.
Благодаря модульному исполнению, широкому ассортименту принадлежностей и эргономичной конструкции микроскопы Beta пригодны для использования практически в любых задачах, начиная от рутинных аналитических операций до анализа неисправностей компьютерных микросхем и документирования.
Функции и преимущества:
Широкий диапазон увеличений, суммарной кратностью от 2,1Х до 160,0Х. Эта широта позволяет по выбору пользователя, достигать изображение высокой четкости при большом рабочем расстоянии и большой глубине поля обзора.
Эргономичность:
Современные достижения, применяемые в стереомикроскопах Beta, позволяют достичь великолепной зрительной координации движения рук, что приводит к повышению производительности и точности, а также снижает объем брака и переделок.
Простота в использовании:
Микроскопы Beta обеспечивают простой трехмерный обзор, при котором расстояние до видимого объекта соответствует фактическому расстоянию, что позволяет исключить необходимость перефокусировать взгляд и, таким образом, снижает утомляемость.
Варианты исполнения:
 |

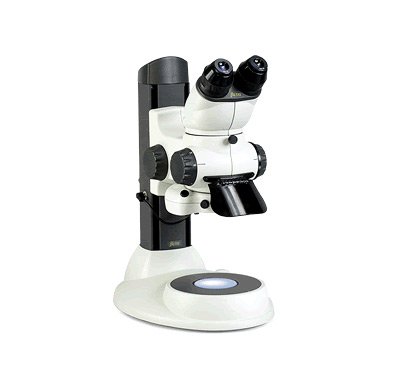

Настольный штатив
Устойчивый фокусируемый настольный штатив с держателем, подсветкой под столиком, а также с плавающим или измерительным столиком. |
*при использовании объектива кратностью 0,3Х в модели с настольным штативом, требуется дополнительная колонна штатива, чтобы обеспечить нужную рабочую высоту до изделия.
Принадлежности:
 |

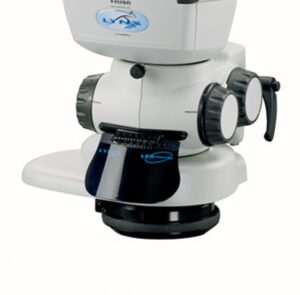

Наклонные и прямые просмотровые устройства
Позволяют оператору рассматривать предмет под углом 34° по отношению к перпендикуляру. Изображение объекта можно вращать на 360°, чтобы добиться лучшего стерео изображения трехмерных объектов, включая паяные соединения печатных плат, отверстия, стойки и резьбовые элементы. Устройства поставляются как с ручным управлением, так и с электроприводом. |
|
 |

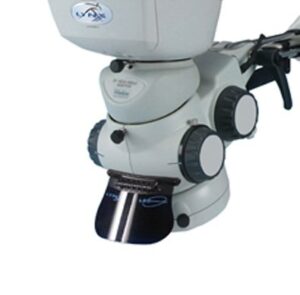

Фиксированный угол обзора
Оператор может выбрать одну из трех опций: зафиксированный угол обзора 25° по отношению к перпендикуляру, возможность установить оптическую головку вертикально или под углом путем подъема штатива. |
|
 |

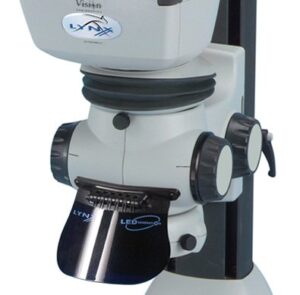

Эргономичная конструкция
Позволяет регулировать обзор в горизонтальной плоскости диапазоне от 5° до-25°. |
|
 |

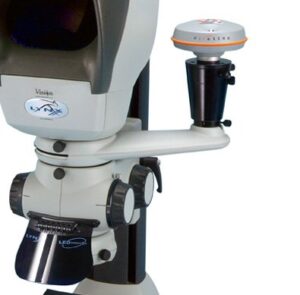

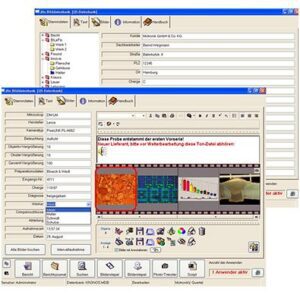

Фотографирование и архивирование изображений
• Цифровые, USB и 35 мм однообъективные зеркальные камеры таких производителей, как Sony, Nikon, Pixera, Polaroid и других известных фирм, а также моментальные фотокамеры Polaroid.
|
|
 |

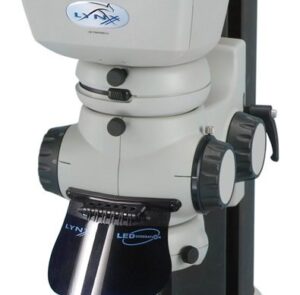

Шаговый умножитель
Позволяет расширить диапазон стереоувеличение в 1,5Х либо в 2,0Х раза с сохранением того же рабочего расстояния. |
|
| Измерительная / сравнительная оптическая сетка | ||
| Предоставляет пользователю возможность выполнять измерения или проводить сравнение с помощью шкалы. В стандартном исполнении сетка может быть выполнена в виде перекрестия или градуированной шкалы. Возможно изготовление оптической сетки по спецификации заказчика. |
Технические характеристики:
| Оптические характеристики | Диапазон увеличения | Рабочее расстояние | ||
| с умножителем x1.5 | с умножителем x2 | |||
| x0.3* | x2.1 — x12 | x3.2 — x18 | x4.2 — x24 | 312 мм |
| x0.5 | x3.5 — x20 | x5.3 — x30 | x7.0 — x40 | 177 мм |
| x0.7 | x4.9 — x28 | x7.4 — x42 | x9.8 — x56 | 130 мм |
| x1.0 | x7.0 — x40 | x10.5 — x60 | x14 — x80 | 85 мм |
| x1.5 | x10.5 — x60 | x15.8 — x90 | x21 — x120 | 47 мм |
| x2.0 | x14 — x80 | x21 — x120 | x28 — x160 | 29 мм |
| Оптические характеристики | Поле обзора при макс. увеличении | ||
| с умножителем x1.5 | с умножителем x2 | ||
| x0.3* | 15.3 мм | 10.2 мм | 7.6 мм |
| x0.5 | 9.4 мм | 6.3 мм | 4.7 мм |
| x0.7 | 6.7 мм | 4.5 мм | 3.4 мм |
| x1.0 | 4.6 мм | 3.0 мм | 2.3 мм |
| x1.5 | 3.2 мм | 2.1 мм | 1.6 мм |
| x2.0 | 2.3 мм | 1.5 мм | 1.2 мм |
| Оптические характеристики | Поле обзора при мин. увеличении | ||
| с умножителем x1.5 | с умножителем x2 | ||
| x0.3* | 87.0 мм | 58.0 мм | 43.5 мм |
| x0.5 | 53.5 мм | 35.7 мм | 27.2 мм |
| x0.7 | 38.0 мм | 25.3 мм | 19.0 мм |
| x1.0 | 26.2 мм | 17.5 мм | 13.1 мм |
| x1.5 | 18.0 мм | 12.0 мм | 9.0 мм |
| x2.0 | 13.3 мм | 8.9 мм | 6.6 мм |
 |
Настольный штатив | |
| Размеры
A = 343 мм Вес Настольный штатив (3 упаковки) |
Стереомикроскоп с трансфокатором Beta исполнение с Настольным штативом
