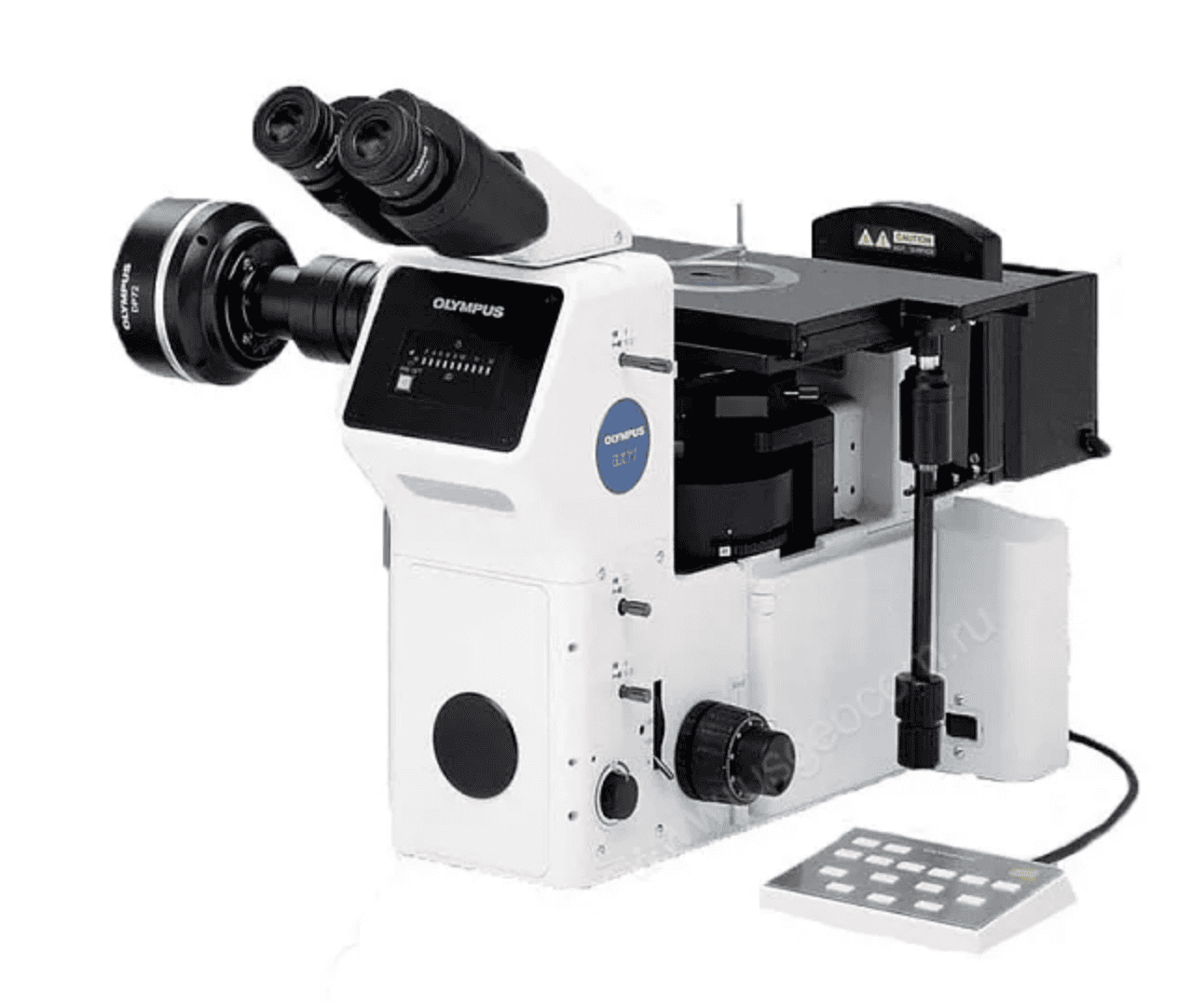

Микроскоп Olympus GX71 Evident

Инвертированный металлографический микроскоп Olympus GX71

Инвертированный микроскоп GX71 являлся одним из самых востребованных металлографов для исследования керна.
GX71, способен использовать многочисленные методы формирования изображения с объективами UIS2, являлся надежной рабочей станцией, которая прослужит долгие годы.

Инвертированный металлографический микроскоп исследовательского класса

Микроскоп OLYMPUS GX71 – это системное исследовательское устройство из числа моделей, входящих в линейку инвертированных приборов. Он позволяет использовать различные методы исследований образцов в металлографии и используется для проверки характеристик получаемых материалов и готовых изделий в производственном процессе. Прибор позволяет автоматизировать процедуру исследования для проверки большого количества образцов.

В приборе предусмотрена возможность установки разных револьверных модулей-турелей для переключения объективов между собой.
Количество гнезд – от 5 до 6, что позволяет установить нужное количество объективов.

Встроенная револьверная турель для объективов

Микроскоп позволяет вести визуальное наблюдение за исследуемым объектом и документировать процесс проверки с помощью цифровой видео- или фотокамеры. Микроскоп OLYMPUS GX71 эксплуатируется с ПО Olympus Analysis. Оно позволяет организовать автоматическую работу по фотографированию образцов, измерению и анализу, формированию баз данных, отчетов, технической документации.

Программное обеспечение микроскопа дает возможность управлять оптической и электронной частью оборудования с экрана компьютера. Предусмотрен полный набор операций от получения исходных фотографий до составления конечного отчета. ПО может выполнять подсчет количества нужных частиц, измерять расстояние между ними и выполнять другие операции, необходимые для отчетов ОТК.

Несколько фотографий одного места исследуемого образца, сделанные с разной фокусировкой, можно объединять в одно изображение. Благодаря этому специалист получает фото неплоской поверхности с одинаковой четкостью, чего нельзя достичь при визуальном наблюдении.

Уникальной особенностью микроскопа OLYMPUS GX71 является функция Zoom. Она дает возможность устанавливать блоки 1х и 2х на любой выход и изучать отдельные детали образцов для точного последующего кадрирования.

При отображении увеличенного образца микроскоп не переворачивает изображение. Таким образом, исследователь видит картинку проверяемого предмета в точном вертикальном и горизонтальном направлениях. Благодаря этому облегчается процесс сравнения изображений в тубусе микроскопа и на сделанной цифровой фотографии.

Прибор автоматически «сшивает» несколько полученных цифровых изображений в одну большую фотографию. Особый алгоритм точно состыковывает различные части фото, что дает возможность исследовать большую площадь объекта, который целиком не помещается в поле зрения микроскопа.

Другие особенности устройства:

• Модульная конструкция.
• Удобное управление.
• Быстрое переключение между светлым и темным полями при исследовании.

Микроскоп OLYMPUS GX71 легко и удобно использовать с различными методами формирования изображения

Чтобы справиться с разнообразием поступающих образцов и их уникальными требованиями к анализу, GX71 реализует самое большое разнообразие методов формирования изображений среди всех инвертированных металлографов Olympus. Светлое поле, темное поле, ДИК, простая поляризация и флуоресценция доступны для точечных исследований.

Наблюдение в сверхшироком поле.

Сканируйте большие области на предмет целостности образца или дефектов и неровностей с полем обзора 26,5 мм, предлагаемым с системой GX-71.

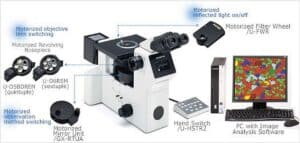

Повышение эффективности за счет моторизации

Использование моторизованных компонентов может сэкономить время и сократить расходы, когда требуется анализ большого количества проб. Для более высоких уровней скорости и анализа программное обеспечение Stream Image Analysis будет управлять дополнительными компонентами, такими как моторизованное колесо фильтра и этапы автоматического сканирования.

Высокая четкость изображения и превосходное разрешение

Оптика UIS2 обеспечивает яркие, резкие изображения с высоким разрешением, подходящие для всех методов наблюдения: Светлое поле (BF), темного пол (DF), Дифференциально-интерференционный контраст (DIC), Поляризация (Pol) и Флуоресценция (Fluo).
Оптика UIS2, разработана со специальными средствами контроля аберрации волнового фронта и специальными покрытиями для точной цветопередачи, обеспечивает правильную форму и высокое разрешение изображений.

Примеры изображений с различными методами


Светлое поле                       Темное поле


Поляризационное               Флуоресценция

Olympus GX71
